Linea di cordatura monotorsione WTM per cavi speciali
In questo video WTM mostra la nuova linea di cordatura monotorsione ad alta velocità, completa di svolgitori a detorsione (back-twist), specifica per la produzione di cavi speciali con requisiti di elevata flessibilità.
-
Più di qualsiasi altro anno, vi auguriamo serenità per i prossimi giorni di festa e per tutto il 2021!
-
Nastratrice AD ALTE PRESTAZIONI per cavi BI- COASSIALI e TWINAX ad alta frequenza
Questa linea di nastratura è adatta per la produzione di cavi dati bi-coassiali e twinax, da AWG 30 fino a AWG 38, con configurazione a drain wire singolo o doppio.
La testa di nastratura raggiunge i 2500 RPM in produzione, con una precisione di nastratura di 0,02 mm. Controllo completo della qualità mediante:- WTM Visio System per la misurazione del passo di nastratura;
- Misuratori laser per controllo geometrico;
- Software WTM specifico per analisi SPC (Statistical Process Control);
- Software WTM specifico per analisi FFT (Fast Fourier Transformation);
-
Nuova cordatrice a DETORSIONE TOTALE

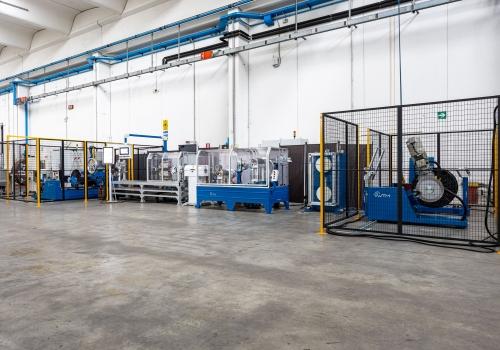

e ad alta velocità per cavi speciali flessibiliI nostri assemblatori stanno ultimando la fase di montaggio e cablaggio di questo nuovo impianto: una linea di produzione per cavi speciali altamente flessibili destinati alla produzione di sonde e sensori ad uso industriale.
È composta da 2 svolgitori a detorsione tripli e 1 svolgitore a detorsione singolo, per un totale di 7 bobine DIN 400, e da una cordatrice monotorsione per la raccolta del cavo finito su bobine DIN 630.
La costruzione del cavo avviene ad alta velocità e in detorsione totale, per ottenere la massima flessibilità possibile: svolgitori ed avvolgitore lavorano ad una velocità di 1000 RPM.
La linea prevede inoltre l’integrazione di una coppia di nastratori longitudinali per la schermatura del conduttore, che completano il processo di produzione.
Considerando i diametri dei cavi primari in gioco (da 0,5 a 1,5 mm), il controllo della tensione rappresenta un fattore decisivo per la qualità del cavo prodotto: grazie al collaudato sistema elettronico di regolazione, punto di forza di tutte le macchine WTM, la tensione dei cavi è controllata e gestita in modo assolutamente preciso.
Nastratura cavi
Linee di nastratura e spiralatura orizzontali e verticali ad alte prestazioni, per la ricopertura di cavi a sezione piatta e tonda, singoli e multi-conduttore.
Cordatura cavi
Linee di cordatura altamente dinamiche, complete di svolgitori concentrici a detorsione ad alta velocità per il miglior processo di torsione.
Trattamenti termici
Forni ad infrarossi, a resistenze e linee complete di trattamento termico con bagno a sali fusi per processi di sinterizzazione e sigillatura di cavi nastrati.
Cavi speciali
Nastratrici per la schermatura e sigillatura di cavi TWINAX, di cavi coassiali ad alta frequenza, nastratrici per nastri in polyimide-fep, ecc.
