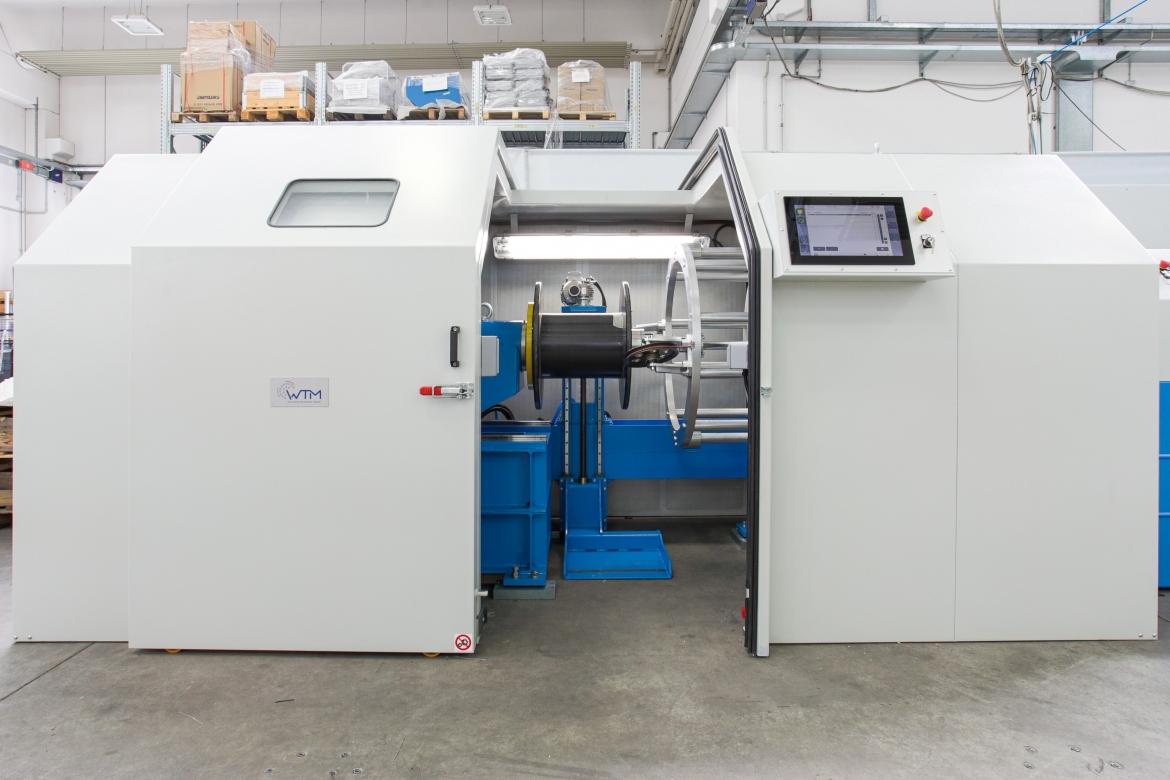

Hochgeschwindigkeits Einfachschlag-Kabelmaschine für die Herstellung von extrem flexiblen und hochspezifizierten Daten-/Kommunikations- und mehradrigen Kabeln.
Die robuste Stahlkonstruktion und der aerodynamische Rotor gewährleisten ausgezeichnete Stabilität und Verseilpräzision für höchste Anforderungen. Die Aufwickelspule ist axial auf einer freitragenden Welle montiert und dient so auch der Führung für das auf die Spule verlegte Kabel. Die Kabelführung erfolgt mit minimalem Biegewinkel für das Kabel, das mit reduziertem Kontakt mit Führungsrollen geführt wird.
Die Spule wird auf-/abgeladen mittels einer kompakten Scherenhebebühne, die mittels spezieller Sensoren auf der für die jeweilige Spulengröße korrekten Arbeitshöhe stoppt. Ein schalldichter Stahlschrank mit Schiebetür und Kontrollfenster schützt die Maschine.
Das voll digitale Überwachungssystem gewährleistet höchst präzise Schlaglänge, zusätzlich justiert durch einen kontaktlosen Meterzähler mit Rückmeldesignal.
Eine rotierende Scheibe mit integriertem Tänzer kann in Linie mit der Maschine installiert werden, um die notwendige Stabilität der Zugspannung und Konstanz der Schlaglänge für die Anforderungen an Hochtechnologie-Kabel zu gewährleisten.
Die Maschine kann in Linie mit konzentrischen Hochgeschwindigkeits-Rückdrehungszuführungen von WTM installiert werden, die über Feldbus-Kommunikation mit einer zentralen Überwachungseinheit mit Touch Screen-Anzeige verbunden wird.
Die technischen Eigenschaften können an die spezifischen Produktionsanforderungen des Kunden angepasst werden.
Fordern Sie jetzt weitere Informationen oder ein maßgeschneidertes Angebot an!
